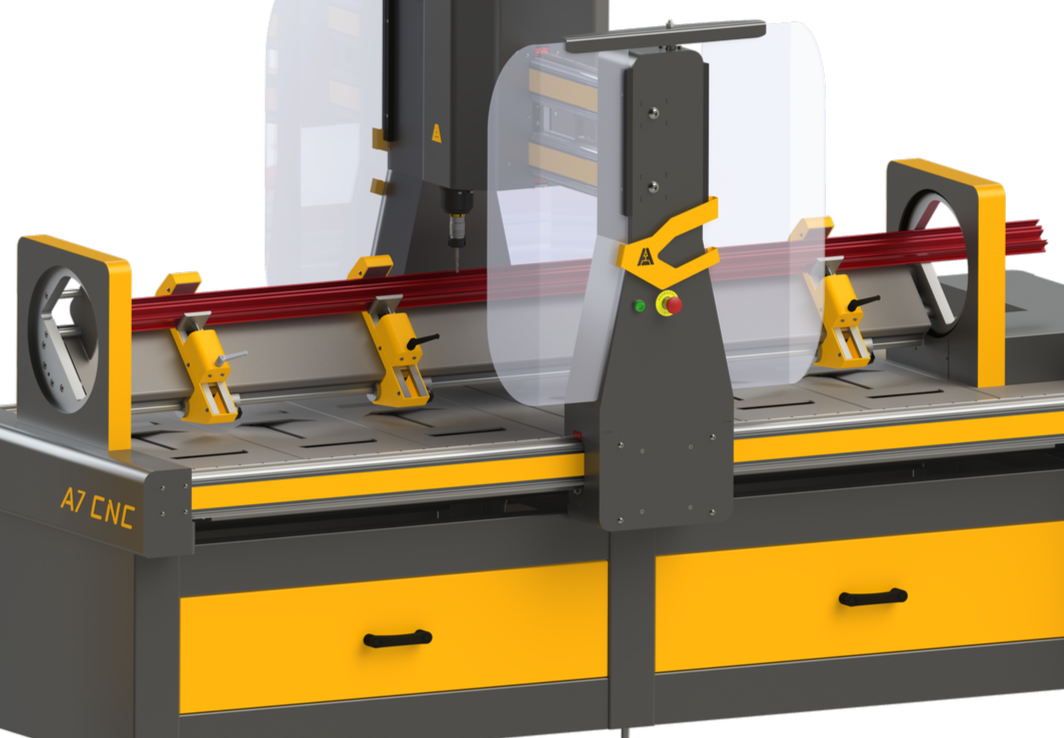

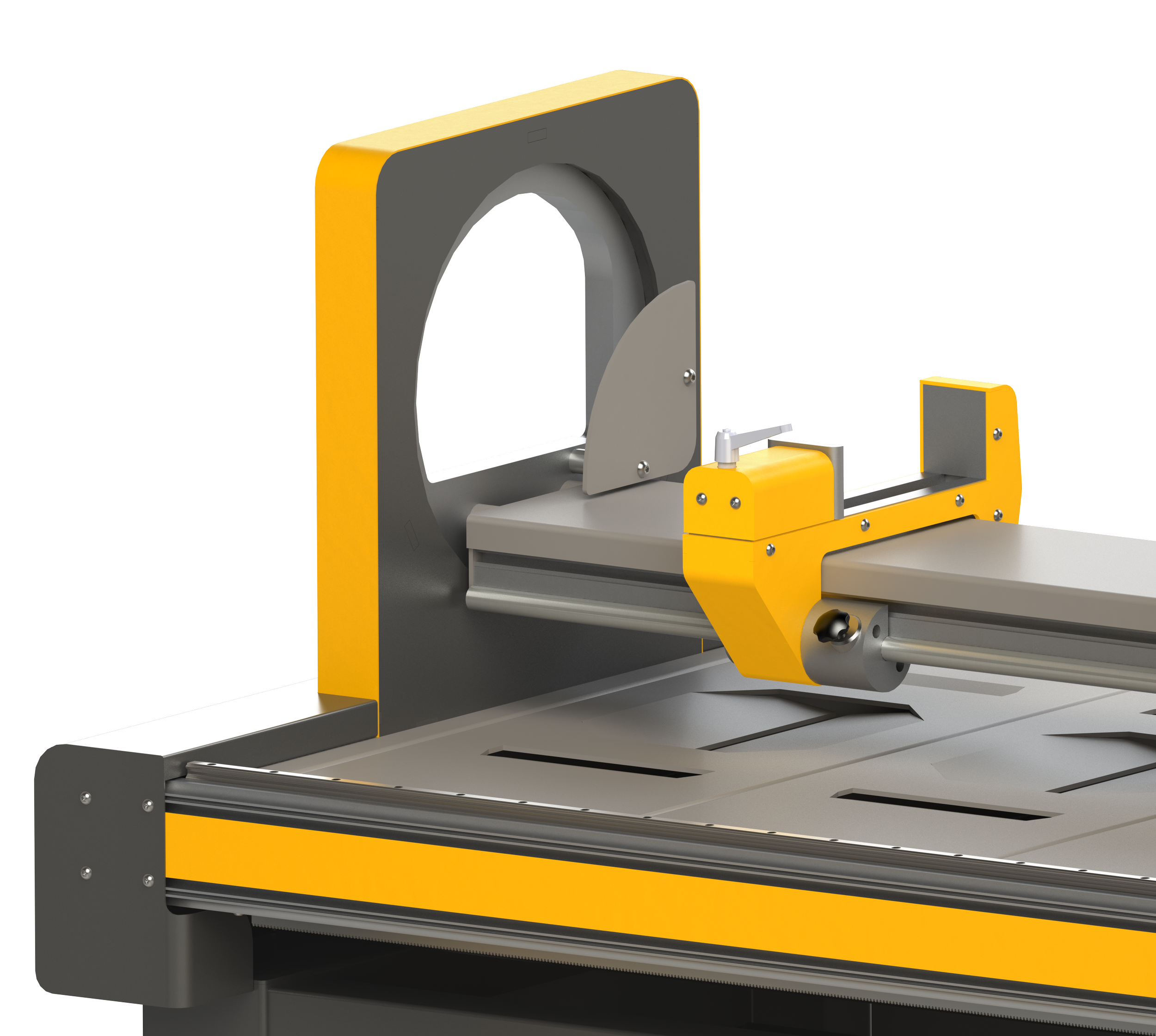

ΣΥΣΤΗΜΑ ΣΥΓΚΡΑΤΗΣΗΣ & περιστροφησ ΠΡΟΦΙΛ (ΜΕΓΓΕΝΗ ± 90°)
Η σύσφιξη του προφίλ επιτυγχ΄άνεται μέσω τριών πνευματικών μεγγενών με δυνατότητα περιστροφής από -90° έως +90° και σε οποιαδήποτε ενδιάμεση γωνία.

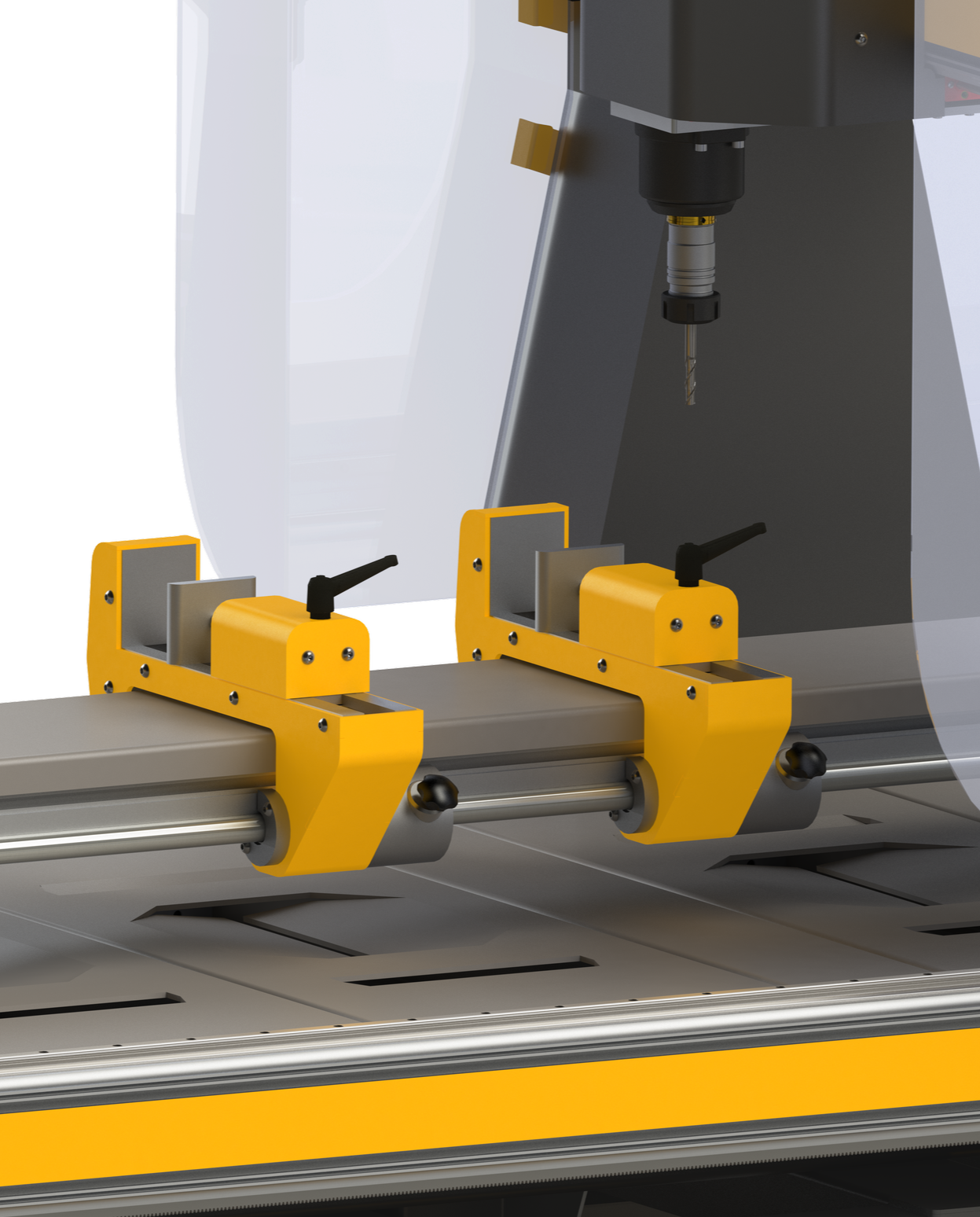

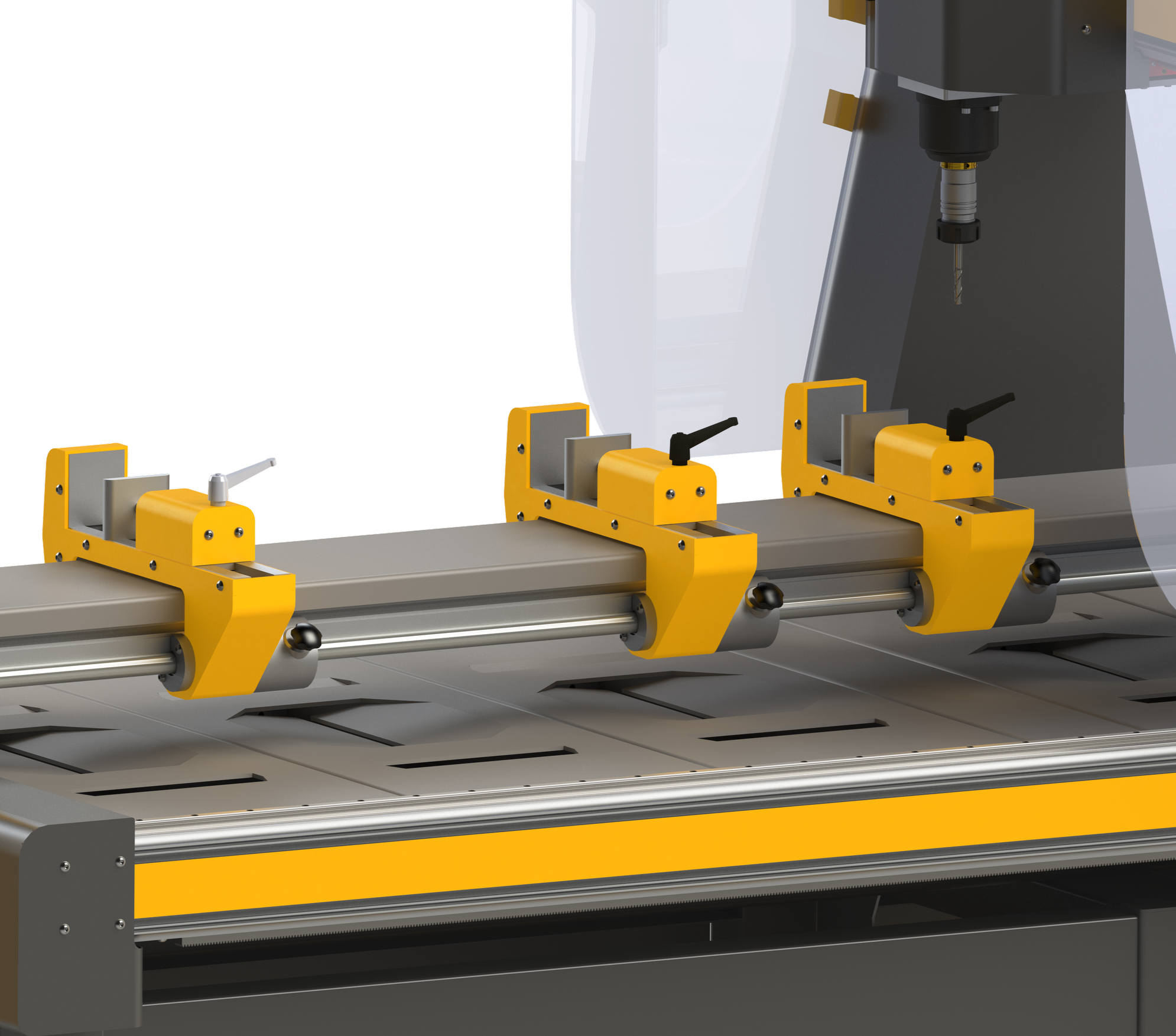

ΜΕΤΑΚΙΝΗΣΗ ΜΕΓΓΕΝΩΝ
Οι θέσεις των μεγγενών υπολογίζονται αυτόματα από το Λογισμικό για κάθε κατεργασία. Διαθέτουν εργονομικό σύστημα χειροκίνητης μετακίνησης και σύσφιξης κατά μήκος του άξονα Χ.
ΑΡΙΣΤΕΡΟ STOPPER
Το μηχάνημα στην μπροστινή πλευρά της επιφάνειας εργασίας διαθέτει ένα στιβαρό stopper υπεύθυνο για τον ακριβή προσδιορισμό της θέσης του προφίλ.
QTC ELECTROSPINDLE
Το Electrospindle με ισχύ 2,2 kW και ταχύτητα έως 24.000 rpm, προσφέρει σταθερότητα και ακρίβεια σε κάθε κατεργασία.
Διαθέτει σύστημα QTC, κατάλληλο για ταχείες χειροκίνητες εναλλαγές κοπτικών εργαλείων.
ΛογισμικΟ CNSeamless
Το μηχάνημα συνοδεύεται από ένα εύχρηστο Λογισμικό που έχει δημιουργηθεί αποκλειστικά για τους κατασκευαστές κουφωμάτων και επιτρέπει στον χειριστή να δημιουργεί και να εκτελεί εύκολα και γρήγορα κατεργασίες χωρίς απαιτήσεις σχεδιαστικών ή προγραμματιστικών γνώσεων (CAD - CAM).

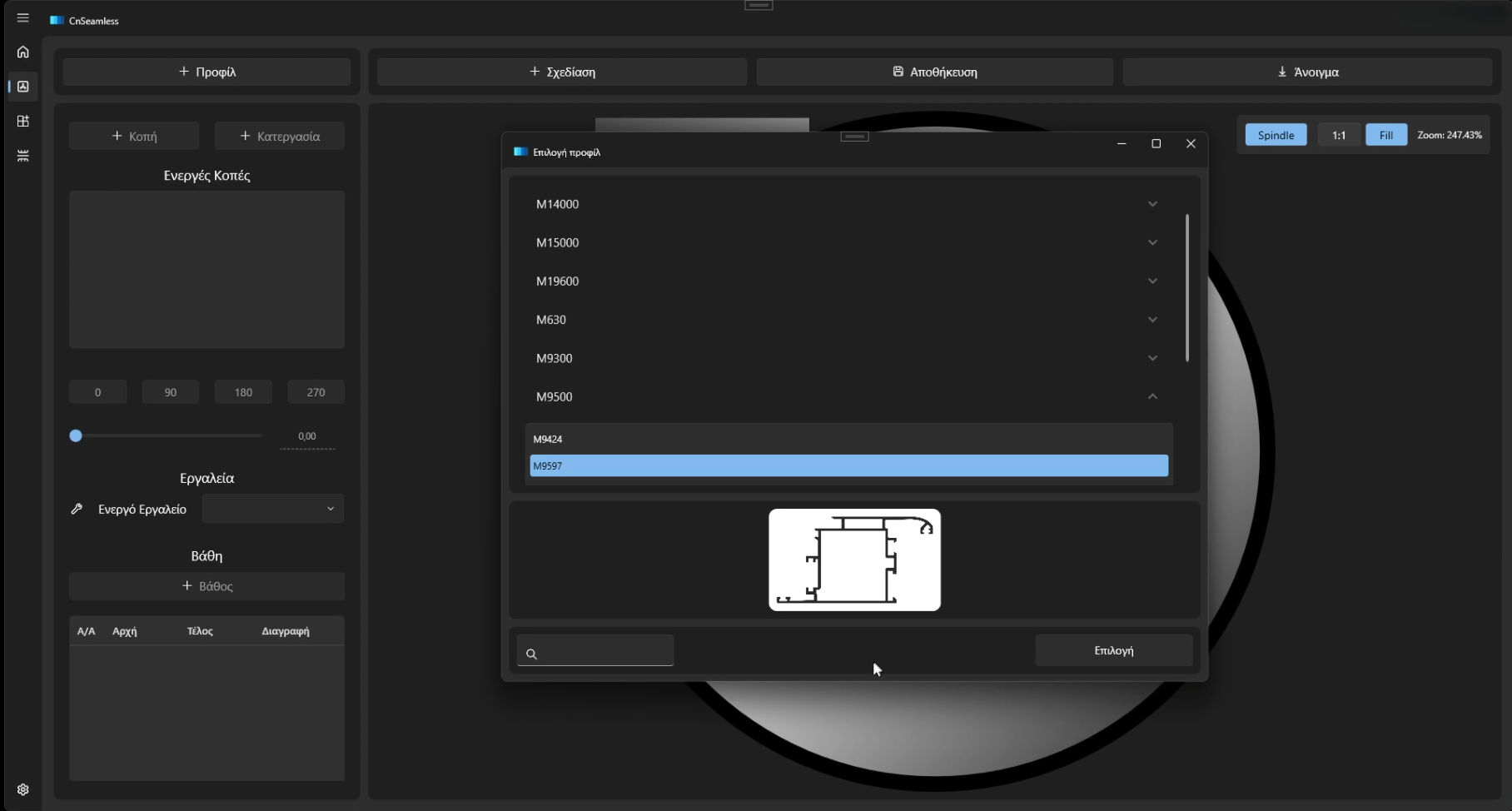

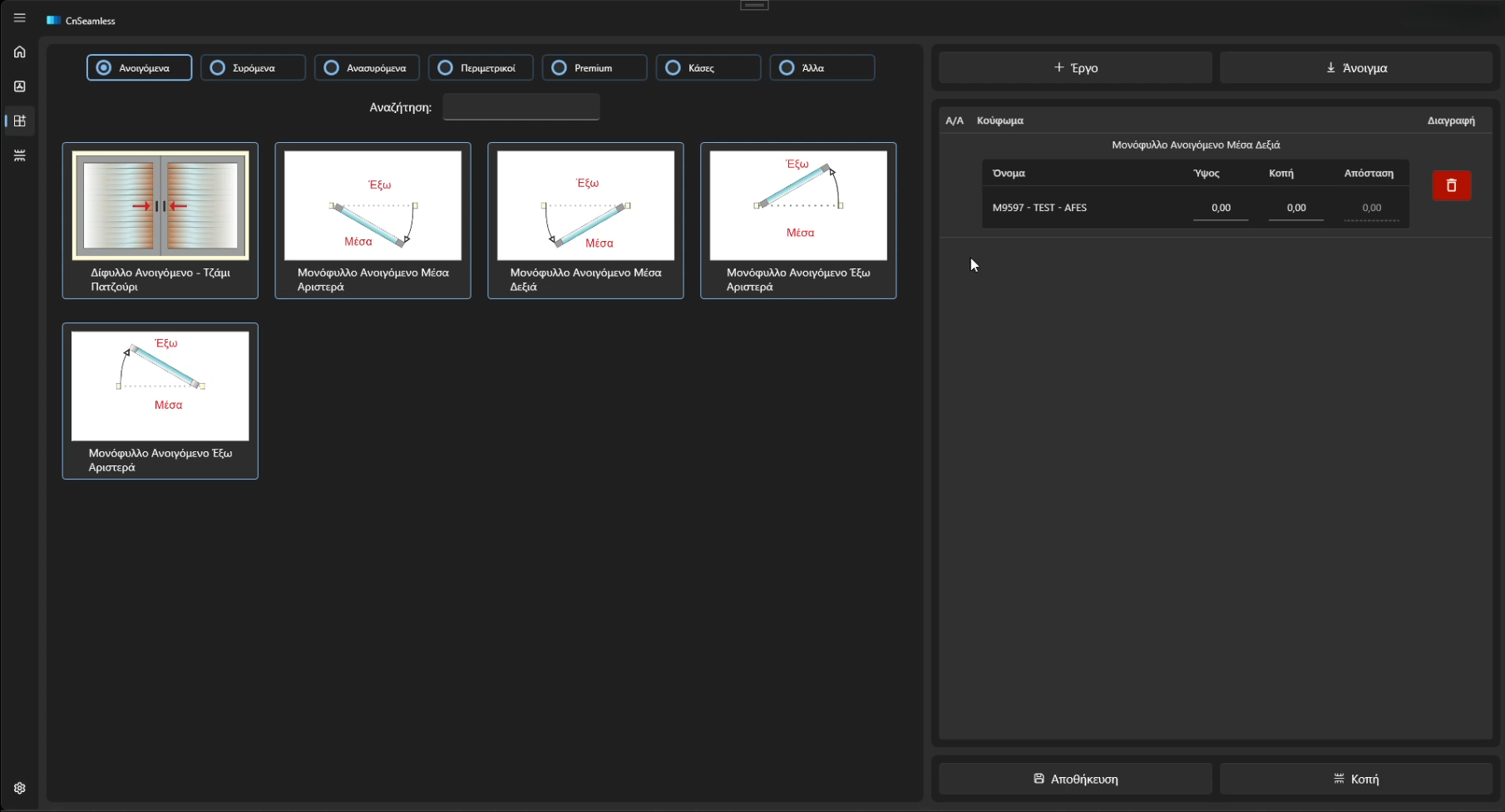

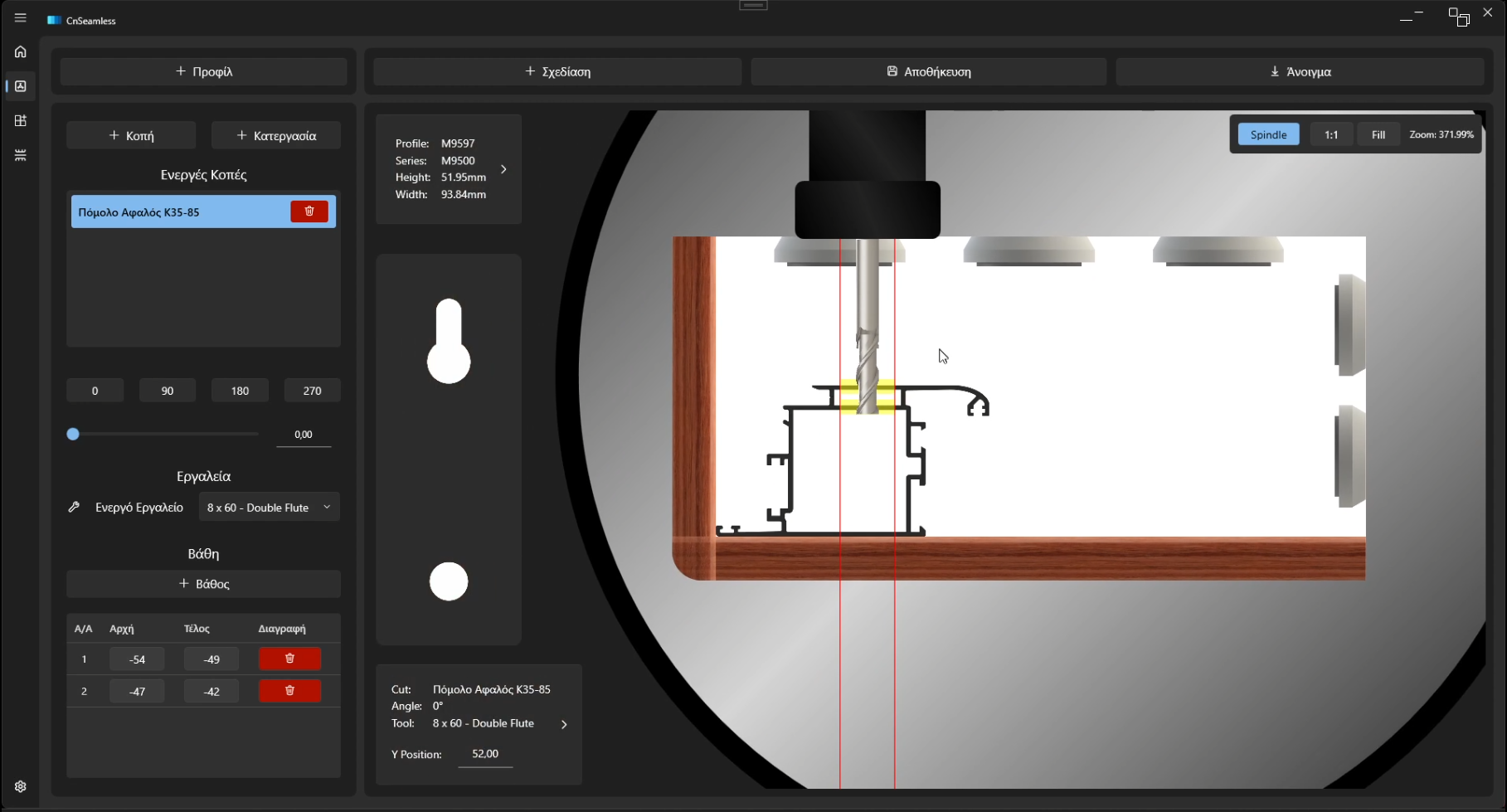

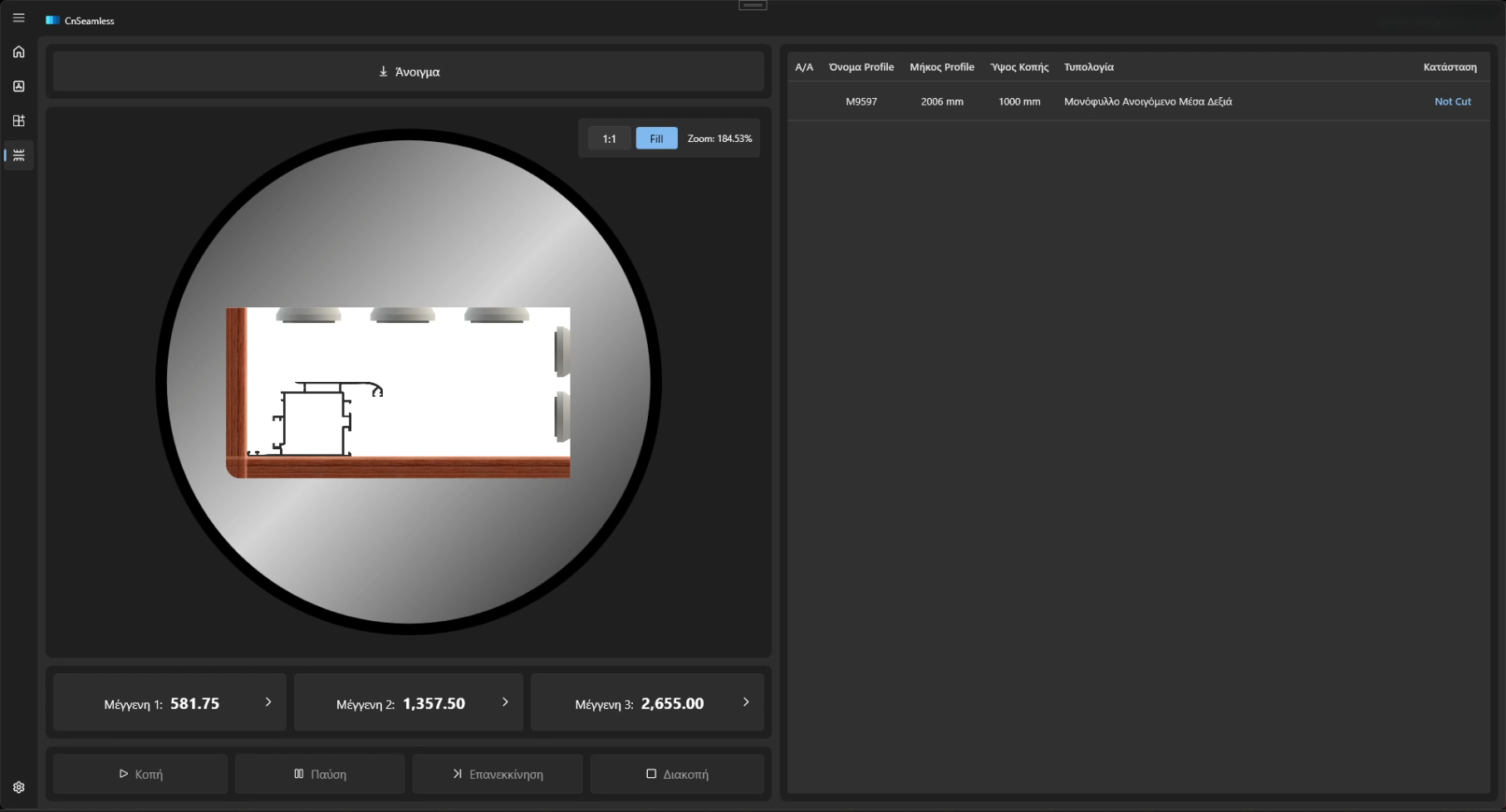

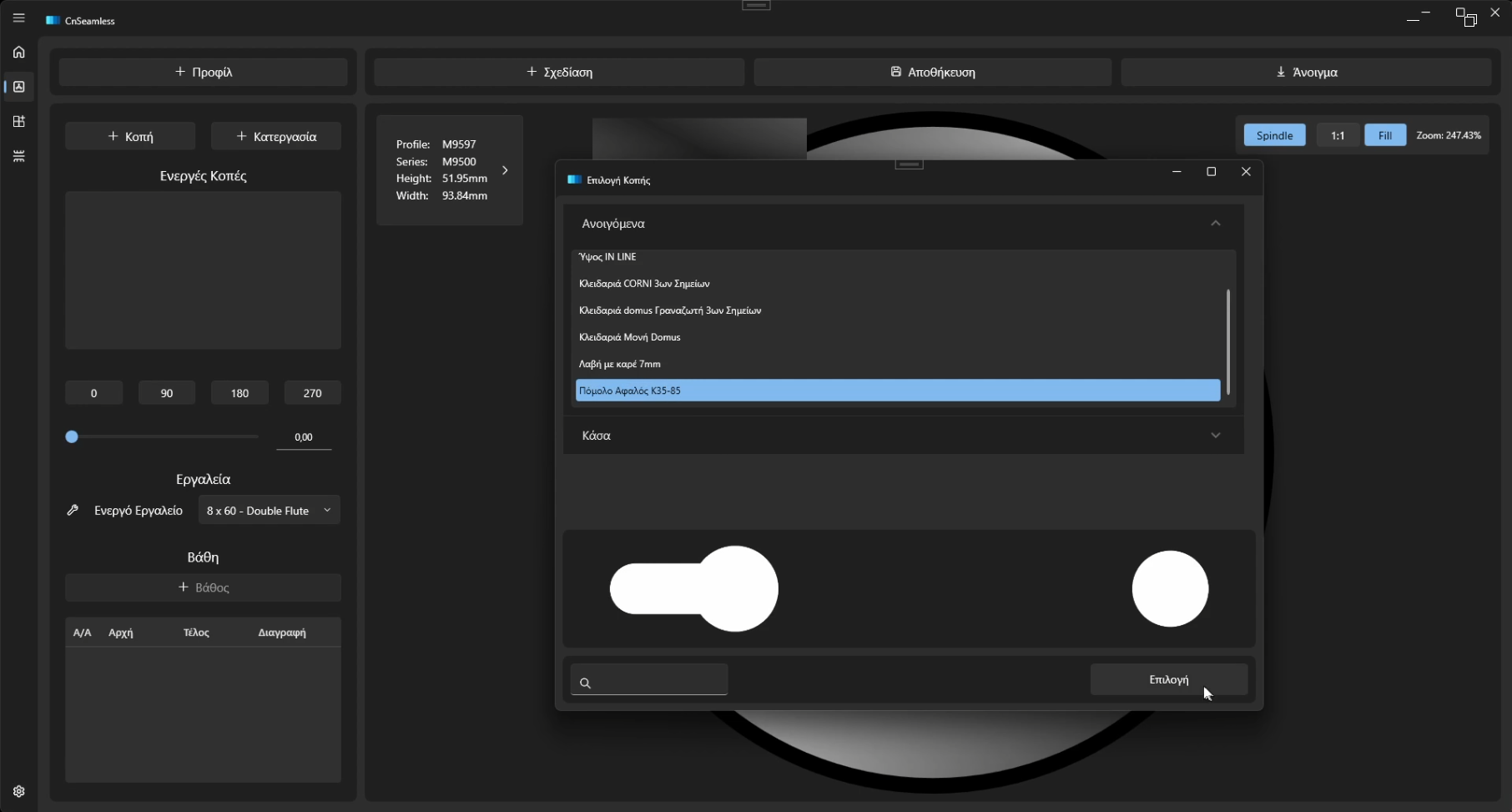

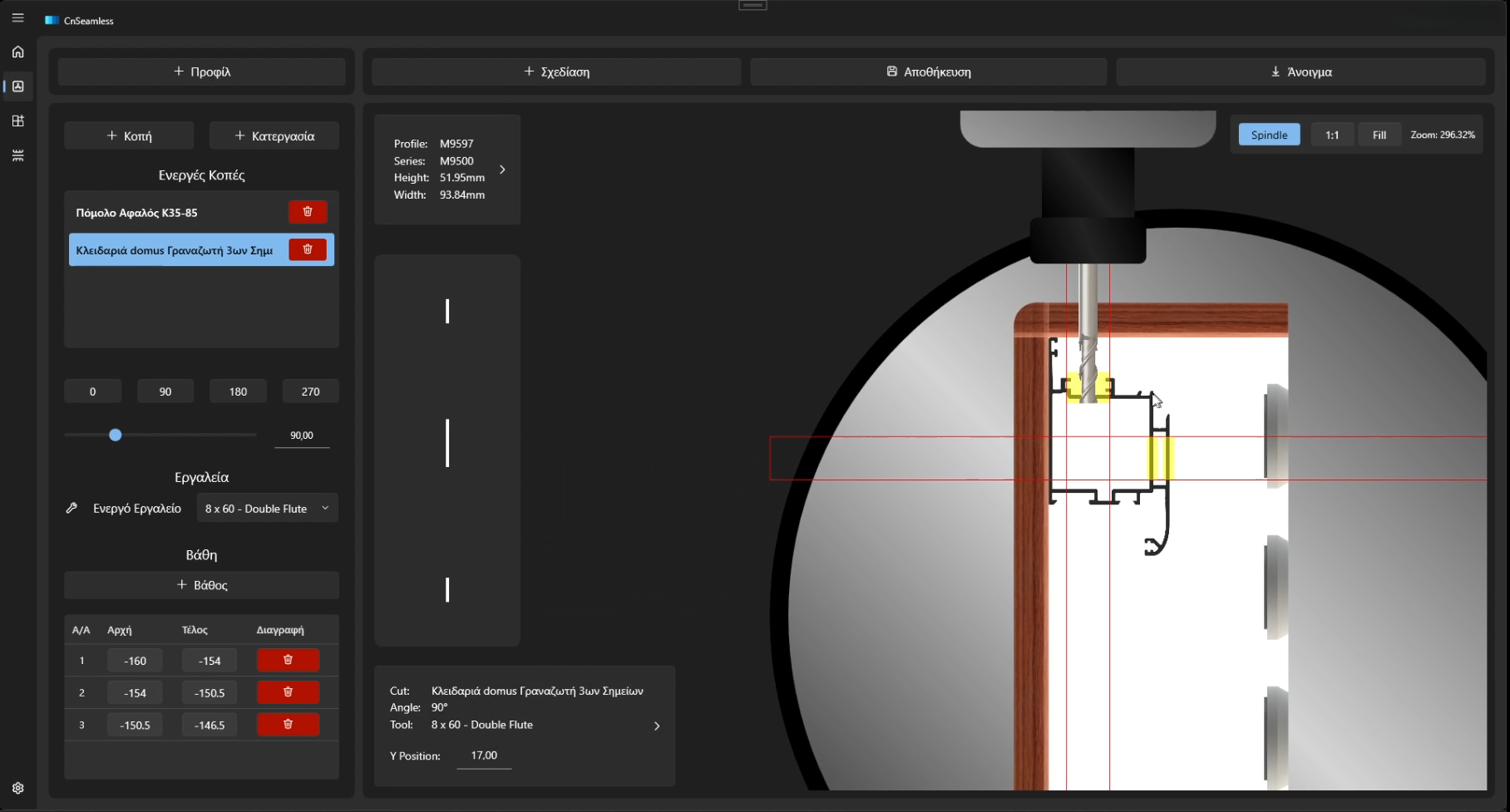

Μέσα από μια βιβλιοθήκη προφίλ, αρκεί να επιλέξει το επιθυμητό προφίλ και μία ή περισσότερες από τις προσχεδιασμένες κοπές που περιλαμβάνονται στο Λογισμικό. Στο γραφικό περιβάλλον του CNSeamless ο χειριστής μπορεί σε ελάχιστο χρόνο να δημιουργήσει τις κατεργασίες για το έργο του, να τις εκτελέσει ή να τις αποθηκεύσει για μελλοντική επεξεργασία.
Παράλληλα, το μηχάνημα είναι εξοπλισμένο με ένα ακόμη ανοιχτό Λογισμικό δημιουργίας και εκτέλεσης κώδικα G, προσφέροντας μεγαλύτερη ευελιξία για πιο εξειδικευμένες και σύνθετες εφαρμογές.

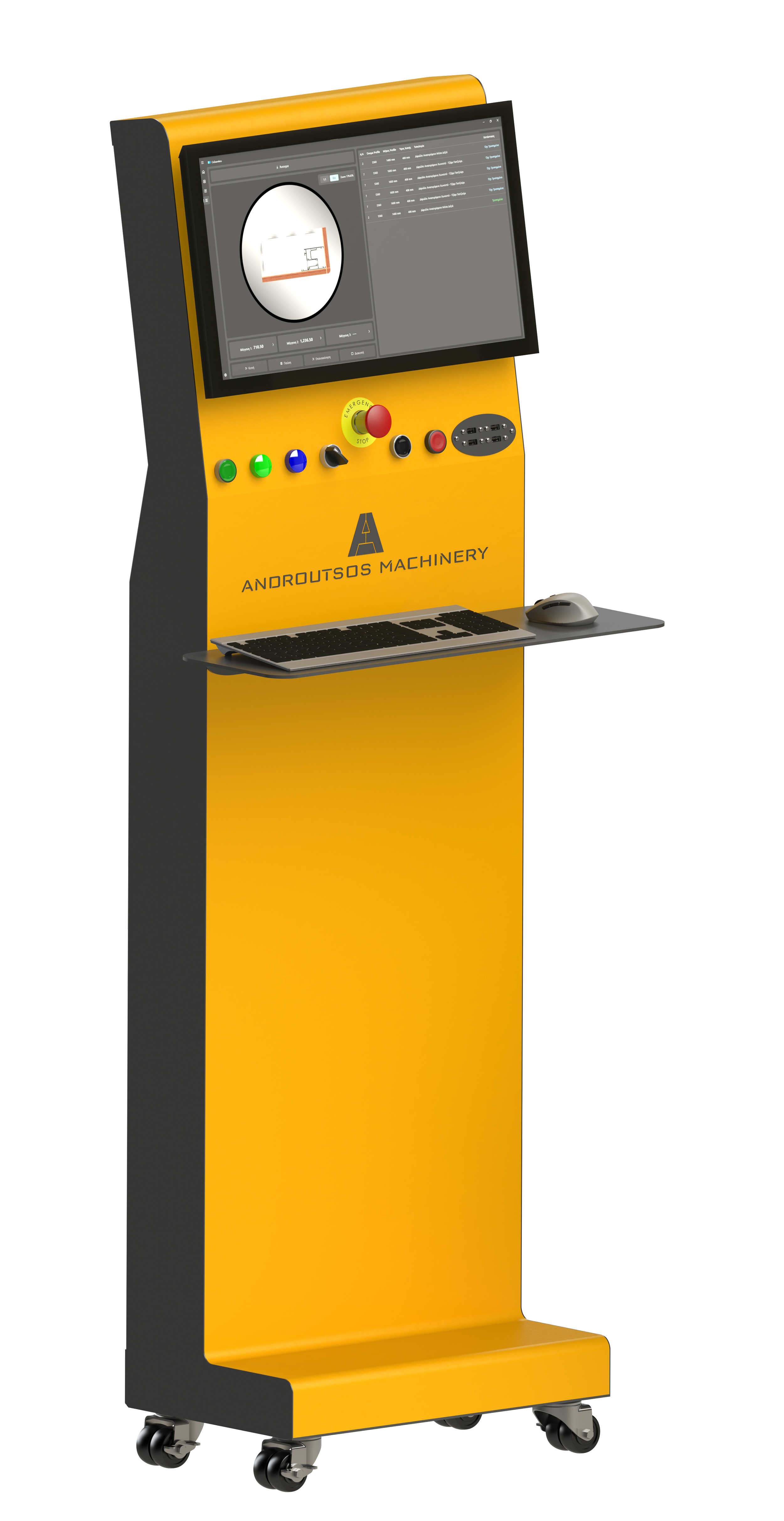

ΚονσΟλα χειρισμοΥ
Η τροχήλατη κονσόλα χειρισμού του CNC είναι εργονομικά σχεδιασμένη ώστε να προσφέρει άνεση στην χρήση του μηχανήματος από οποιαδήποτε θέση. Μπορεί να μετακινηθεί εύκολα και να τοποθετηθεί σε οποιοδήποτε σημείο του χώρου, ανάλογα με τις ανάγκες της εργασίας.
Περιλαμβάνει οθόνη 22" (ή οθόνη αφής), Η/Υ σε Windows 10, ποντίκι – πληκτρολόγιο και είναι πλήρως εξοπλισμένη με θύρες USB και μπουτόν εκτέλεσης βασικών λειτουργιών. Διαθέτει επίσης ένα βοηθητικό ενσύρματο χειριστήριο το οποίο παρέχει στον χειριστή τη δυνατότητα ρύθμισης της ταχύτητας πρόωσης, εξασφαλίζοντας απόλυτο έλεγχο των συνθηκών κατεργασίας καθ’ όλη τη διάρκεια της κοπής.
| Υλικά προς επεξεργασία | Αλουμίνιο, PVC, ξύλο & μαλακά κράματα |
| Γωνία περιστροφής προφίλ | 180° |
| Δυνατότητα κατεργασίας σε οποιαδήποτε ενδιάμεση γωνία | ΝΑΙ |
| Ωφέλιμο μήκος κατεργασίας | 2,1 m |
| Εξωτερικές διαστάσεις (Μ × Π × Υ) | 2,9 m × 1,2 m × 2,4 m |
| Μέγιστο πλάτος προφίλ στις μέγγενες | 200 mm |
| Συνολικό βάρος | 700 kg |
| Τάση τροφοδοσίας / Συνολική ισχύς | 1PH–230V–50 Hz / 3,2kW |
| Ταχυαλλαγή κοπτικών εργαλείων | Χειροκίνητη (QTC) |
| Tool Interface | HSK32C–ER32 |
| Ταχύτητα μοτέρ κατεργασίας | 18.000 – 24.000 rpm |
| Μετακίνηση μεγγενών | Χειροκίνητη |
| Σύστημα μηδενισμού (άξονας X) | 1 σταθερό στόπερ |
| Κίνηση σε όλους τους άξονες | Easy servo motor |
| Γραμμικοί οδηγοί | Γραμμικά ρουλεμάν HIWIN |
| Κονσόλα χειρισμού | Τροχήλατη |
| Προσχεδιασμένες κοπές εντός του Λογισμικού “CNSeamless” |
Σύστημα Περιμετρικού
Σύστημα Συρόμενου + Χούφτα In-Line Σύστημα Ανασυρόμενου + Χούφτα Σύστημα Power Lock Κλειδαριά Μονή + Αντρικρίσματα Κλειδαριά 3ων σημείων + Αντικρίσματα Γενικές Κοπές (Πόμολο - Αφαλός) |
| Δυνατότητα προσθήκης ειδικών μακροεντολών απορροών | ΝΑΙ |
| Controller | Βιομηχανικού τύπου (EMC / Safety) |
| Ηλεκτρικά κυκλώματα | 24 V DC με προστασία εισόδων/εξόδων |
| Καλωδιώσεις | Ειδικά καλώδια για απόρριψη παρεμβολών & αντοχή σε συνεχή κίνηση |
